| 加工定制：是 | 品牌：Siemens/西门子 | 型号：6ES7307-1BA01-0AA0 |
| 产品认证：CCC | 工作电压(V)：24 | 输出频率(kHz)：111 |

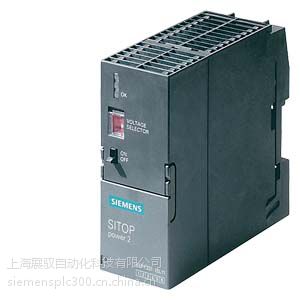

西门子PS307电源模块2 A
电源模块 PS 307；2 A；(6ES7307-1BA01-0AA0)
我公司是西门子签约代理商 备有大量西门子原装德国进口DP总线 接头 CP5611网卡 数控系统 PLC 触摸屏
欢迎来电洽谈
欢迎来电来涵询价订购
上海展驭自动化科技有限公司
24小时联系手机： 18019725477 18117255576
在 线 商 务 QQ： 468899269
直线销售 电 话： 021-60341726
传 真： 021-57822082
联 系 人： 陈超（先生）
电源模板
6ES7 307-1BA00-0AA0电源模块(2A)
6ES7 307-1EA01-0AA0电源模块(***)
6ES7 307-1KA02-0AA0电源模块(10A)
6ES7307-1BA01-0AA0
PS 307; 2 A 电源模块的属性：
输出电流为 2 A
输出电压为 24 VDC；短路和断路保护
与单相交流电源连接
（额定输入电压 120/230 VAC，50/60 Hz）
安全隔离符合 EN 60 950
可用作负载电源
① | “24 VDC 输出电压工作”显示 |
② | 24 VDC 开关 |
③ | 主回路和保护性导体接线端 |
④ | 24 VDC 输出电压接线端 |
⑤ | 张力消除 |
图片: 电源模块 PS 307; 2 A 的电路示意图
PS 307电源模块(2 A)的主电源应使用具有下列额定值的微型断路器(例如Siemens 5SN1系列)进行保护：
230 VAC 时的额定电流：3 A
跳闸特性（类型）： C。
列表: PS 307; 2A电源模块对非典型工作条件的响应
如果... | ... 则... | 24 VDC LED |
|---|---|---|
输出电路过载：
| 电压突降，自动恢复电压 电压降低，缩短使用寿命 | 闪烁 |
输出短路 | 输出电压为 0 V；排除短路故障后，自动恢复电压 | 关 |
初级端过压 | 存在毁坏的危险 | - |
初级端欠压 | 自动关闭；自动恢复电压 | 关 |
技术规格 | |
|---|---|
尺寸和重量 | |
尺寸 W x H x D (mm) | 40 x 125 x 120 |
重量 | 约 400 g |
输入参数 | |
输入电压
电源频率
| 120/230 VAC（自动切换） 50 Hz 或 60 Hz |
额定输入电流
| 0.5 A |
冲击电流（25 °C 时） | 22 A |
I2t（冲击电流时） | 1 A2s |
输出参数 | |
输出电压
| 24 VDC |
输出电流
| 2 A， |
短路保护 | 电子，非锁存 |
残余纹波 | 150 mVpp |
特性 | |
安全等级符合 IEC 536（DIN VDE 0106，第 1 部分） | I，带有保护导体 |
隔离额定值
| AC 250 V |
安全隔离 | SELV 电路 |
电源故障缓冲（在 93 V 或 187 V 时）
| 最少 20 ms 最少 1 s |
效率 | 84 % |
功耗 | 57 W |
功率损耗 | 典型值9 W |
诊断 | |
“输出电压工作”显示 | 是，绿色LED |
